HS-S11L 气体传感器
1、介绍 点这里回到目录
MQ-2气体传感器探头所使用的气敏材料是在清洁空气中电导率较低的二氧化锡(SnO2)。当传感器所处环境中存在可燃气体时，传感器的电导率随空气中可燃气体浓度的增加而增大。使用简单的电路即可将电导率的变化转换为与该气体浓度相对应的输出信号。气体传感器对液化气、丙烷、氢气的灵敏度高，对天然气和其它可燃蒸汽的检测也很理想。这种传感器可检测多种可燃性气体，是一款适合多种应用的低成本传感器。
2、原理图 点这里回到目录
3、模块参数 点这里回到目录
| 引脚名称 | 描述 |
|---|---|
| G | GND（电源输入负极） |
| V | VCC（电源输入正极） |
| S | 信号引脚 |
| D | 数字信号引脚 |
| A | 模拟信号引脚 |
-
供电电压：3.3V / 5V
-
连接方式：PH2.0 3P端子
-
安装方式：螺丝固定/乐高搭建

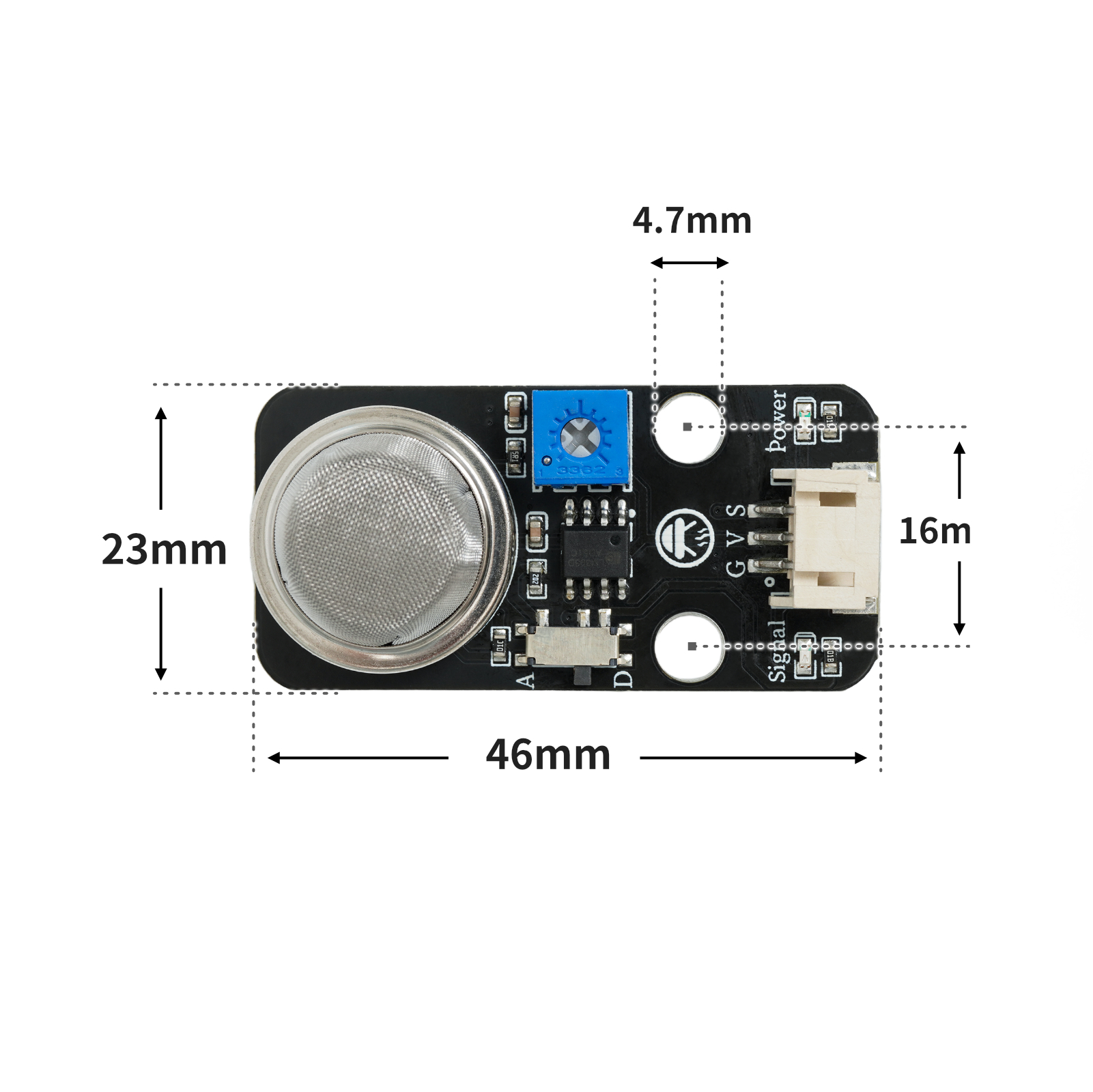

4、电路板尺寸 点这里回到目录
5、Arduino IDE示例程序 点这里回到目录
示例程序：点击下载
void setup(){
pinMode(11, OUTPUT);
Serial.begin(9600);
digitalWrite(11,LOW);
pinMode(A2, INPUT);
}
void loop(){
//烟雾报警器：有源蜂鸣器接D11，
//烟雾传感器接A2；
//注意烟雾传感器与扩展版接口线序，不要正负极接反。
//当烟雾传感器检测气体或者烟雾时输出低电平（0），
//蜂鸣器有频率的响起。
//打开串口监视器，查看串口烟雾传感器输出值，调节电位器，没有烟雾或者气体，模块指示灯熄灭。
if (digitalRead(A2) == 0) {
//检测到烟雾输出低电平（0），电机工作，led灯与蜂鸣器响
for (int i = 0; i <= 3; i = i + (1)) {
digitalWrite(11,HIGH);
delay(200);
digitalWrite(11,LOW);
delay(200);
}
} else {
digitalWrite(11,LOW);
}
Serial.print("烟雾输出值：");
Serial.println(digitalRead(A2));
delay(10);
}
6、米思齐 Mixly 示例程序（图形化语言） 点这里回到目录
示例程序：点击下载
7、测试环境搭建 点这里回到目录
准备配件：
- CY9599 UNO-MOC-Pro或CY9599 UNO R3 开发板 *1
- CY9599 UNO R3 P 扩展板 *1
- USB type-c 数据线 *1
- 气体传感器模块（HS-S11L）*1
- 有源蜂鸣器（HS-F07L）*1
- PH2.0 3P双头端子线 *2

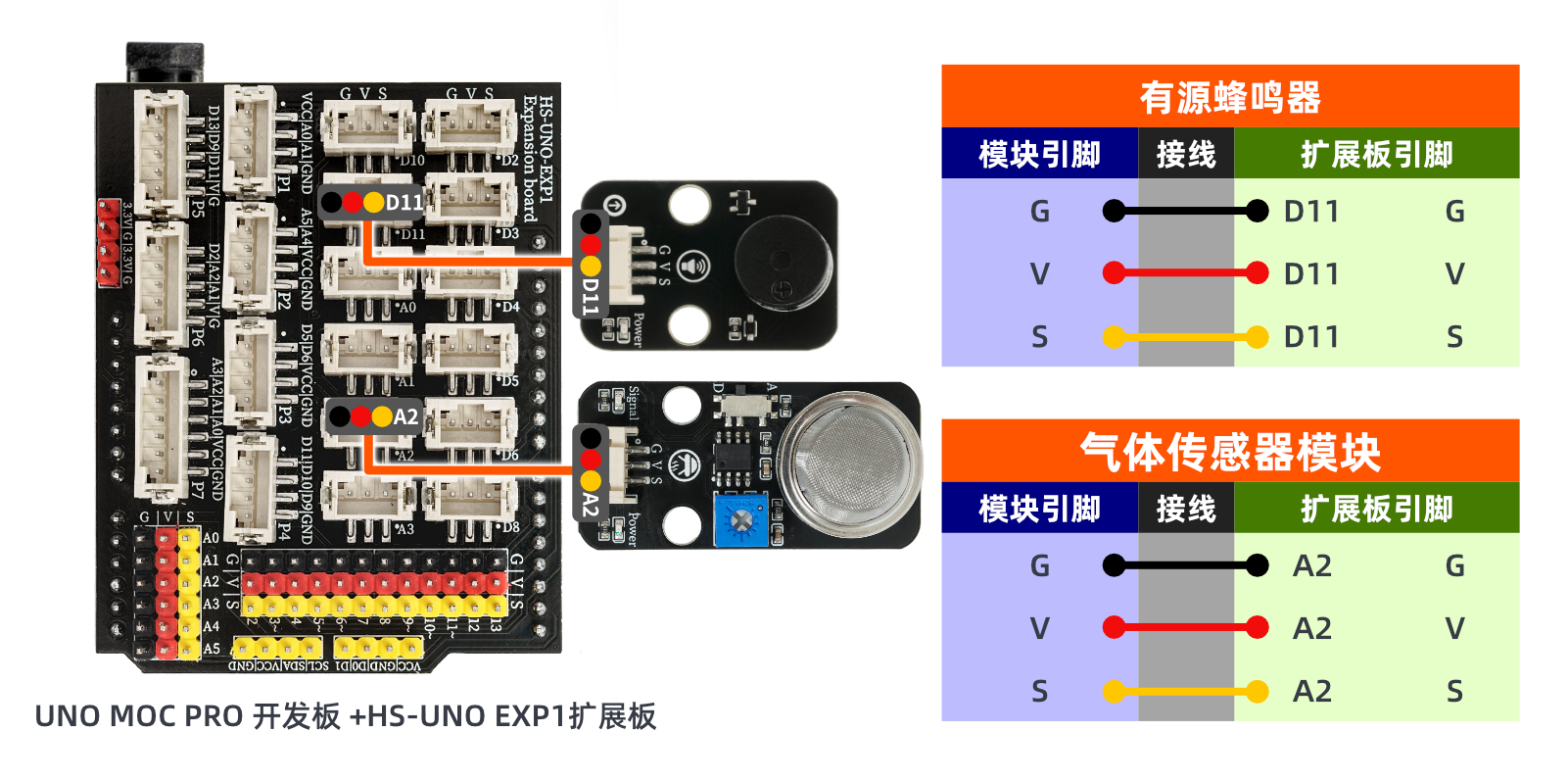

电路接线图：
8、视频教程 点这里回到目录
视频教程：点击查看
9、测试结论 点这里回到目录
调节模块背面电位器的阈值，在气体传感器模块通电的情况下，用小螺丝刀调节传感器模块的电位器，调至在没有气体或者烟雾干扰的情况下，传感器信号指示蓝灯熄灭，有气体或者烟雾情况下气体传感器模块信号指示蓝灯亮起。
器件连接好线之后，将上述程序上传到 Arduino UNO 开发板之后， 打开Mxily串口监视器，当烟雾传感器检测气体或者烟雾时输出低电平（0），蜂鸣器有频率的响起；未检测到烟雾时输出高电平（1），蜂鸣器不响。
