HS-F15L 四位时钟数码管

目录（点击目录列表可以跳转到相应位置）

介绍
原理图
模块参数
电路板尺寸
ArduinoIDE 示例程序

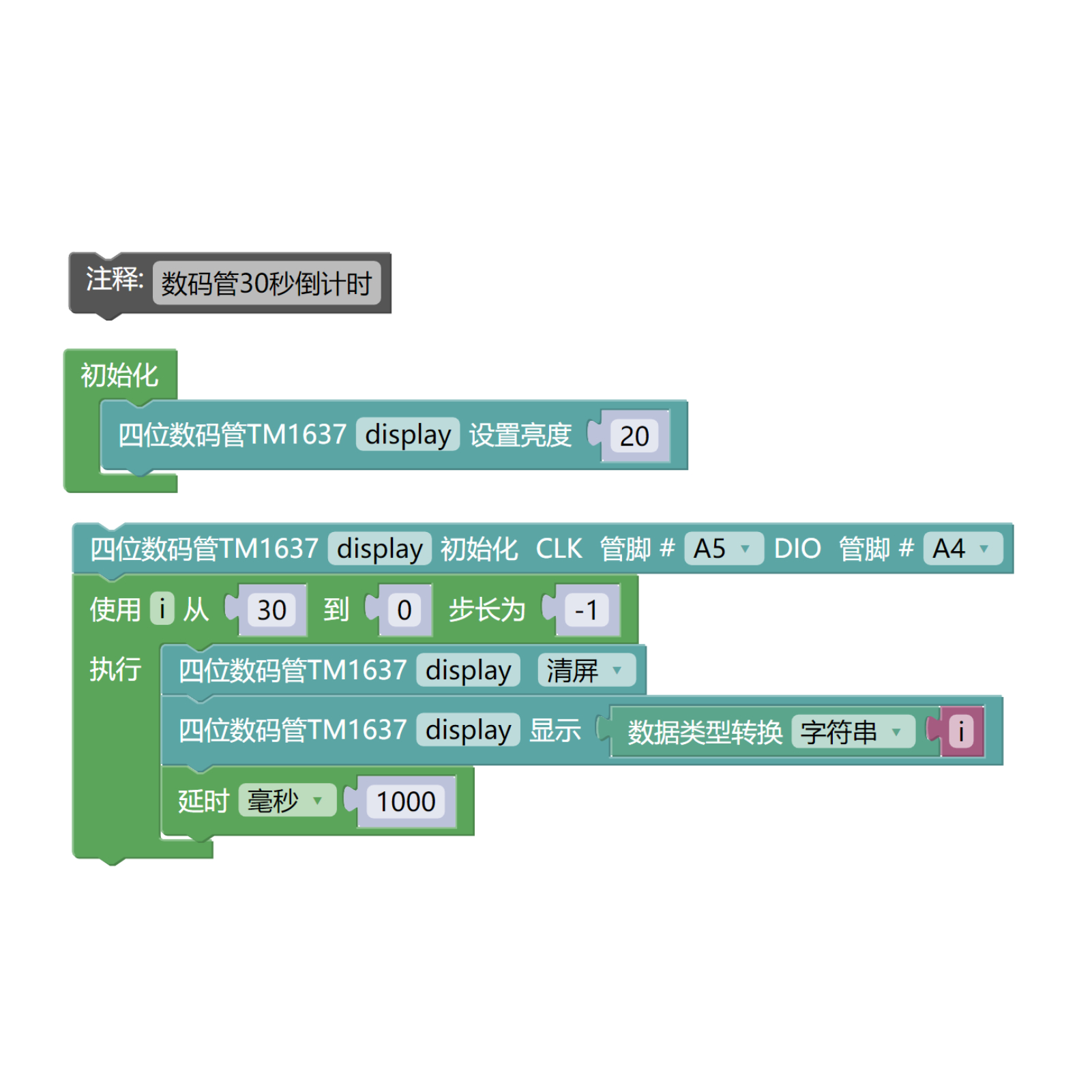

米思齐 Mixly 示例程序（图形化语言）
Arduino测试环境搭建
添加Arduino库文件
视频教程
测试结论

1、介绍 点这里回到目录

4位7段数码管由一个12管脚的4位7段共阳极数码管和一个控制芯片TM1637构成。另一边是数码管的图标标志。此产品可以应用在时间显示，跑表显示以及其他需要显示数字的设备上。

2、原理图点这里回到目录

HS-F15L 四位时钟数码管

3、模块参数点这里回到目录

引脚名称	描述
VCC	VCC（电源输入正极）
GND	GND（电源输入负极）
DIO	数据引脚
SCL	时钟引脚

供电电压：3.3V / 5V
连接方式：PH2.0端子线
安装方式：双螺丝固定

4、电路板尺寸点这里回到目录

HS-F15L 四位时钟数码管

5、Arduino IDE示例程序点这里回到目录

示例程序：点击下载

#include <SevenSegmentTM1637.h>//加载库文件

SevenSegmentTM1637  display(A5, A4); //定义数码管管脚，CLk接数字A5口，DIO接数字A4口

void setup() {
  display.setBacklight(20);//设置数码管显示亮度
  display.begin();//开始与显示器的通信
}

void loop() {
  for (int i = 30; i >= 0; i = i + (-1)) {
    display.clear();//清屏
    display.print(String(i));//显示变量i
    delay(1000);//延时一秒
  }

}
