HS-F17A 继电器模块
1、介绍 点这里回到目录
继电器由铁芯、线圈、衔铁、触点簧片等组成的。在线圈两端加上一定的电压，线圈中就会流过一定的电流，从而产生电磁效应，衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯，从而带动衔铁的动触点与静触点（常开触点）吸合。当线圈断电后，电磁的吸力也随之消失，衔铁就会在弹簧的反作用力返回原来的位置，使动触点与原来的静触点（常闭触点）释放。这样吸合、释放，从而达到了在电路中的导通、切断的目的。对于继电器的“常开、常闭”触点，可以这样来区分：继电器线圈未通电时处于断开状态的静触点，称为“常开触点”；处于接通状态的静触点称为“常闭触点”。继电器一般有两股电路，为低压控制电路和高压工作电路。
- 信号输入端有高电平信号时，公共端与常开端会导通。
- 可以直接控制各种设备和负载。
- 具有电源和继电器动作指示，吸合亮，断开不亮。
- 有一个常开和一个常闭触点。
- 控制直流或者交流信号，可以控制220V交流负载。
2、原理图 点这里回到目录
3、模块参数 点这里回到目录
| 引脚名称 | 描述 |
|---|---|
| G |
GND 地线 |
| V |
5V电源引脚 |
| S |
模拟引脚 |
| COM |
公共端 |
| ON |
常开端 |
| NC |
常闭端 |
-
供电电压：3.3V / 5V
-
连接方式：2.54mm排针
-
安装方式：双螺丝固定

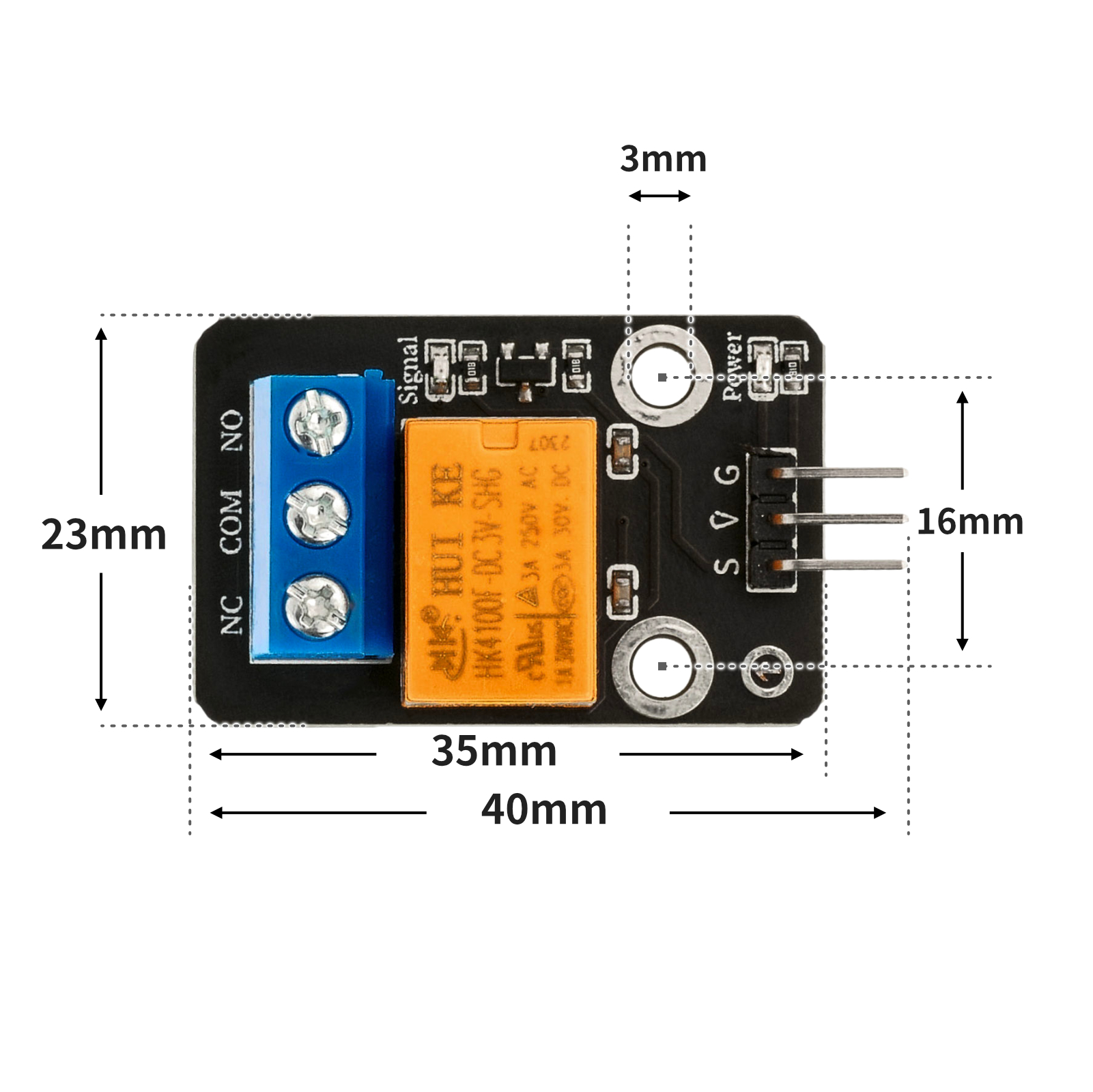

4、电路板尺寸 点这里回到目录
5、Arduino IDE示例程序 点这里回到目录
示例程序：点击下载
void setup(){
pinMode(6, OUTPUT);
}
void loop(){
//继电器接D6
digitalWrite(6,HIGH);
delay(1000);
digitalWrite(6,LOW);
delay(1000);
}
6、米思齐 Mixly 示例程序（图形化语言） 点这里回到目录
示例程序：点击下载
7、测试环境搭建 点这里回到目录
准备配件：
- CY9599 UNO R3 PRO 开发板 *1
- USB type-c 数据线 *1
- 继电器模块（HS-F17A）*1
- 1P母对母杜邦线 *3条 或3P母对母杜邦线 *1条
电路接线图：
8、视频教程 点这里回到目录
视频教程：点击查看
9、测试结论 点这里回到目录
器件连接好线之后，将上述程序上传到 Arduino UNO 开发板之后，当继电器触点闭合时，信号灯亮起；当它们触电断开时，信号灯熄灭。
