HS-S35L 热敏传感器
1、介绍 点这里回到目录
热敏电阻器是敏感元件的一类，按照温度系数不同分为正温度系数热敏电阻器(PTC)和负温度系数热敏电阻器(NTC)。热敏电阻器的典型特点是对温度敏感，不同的温度下表现出不同的电阻值。正温度系数热敏电阻器(PTC)在温度越高时电阻值越大，负温度系数热敏电阻器(NTC)在温度越高时电阻值越低，它们同属于半导体器件。
2、原理图 点这里回到目录
3、模块参数 点这里回到目录
| 引脚名称 | 描述 |
|---|---|
| G | GND（电源输入负极） |
| V | VCC（电源输入正极） |
| S | 模拟信号引脚 |
-
供电电压：3.3V / 5V
-
连接方式：PH2.0 端子线
-
安装方式：双螺丝固定

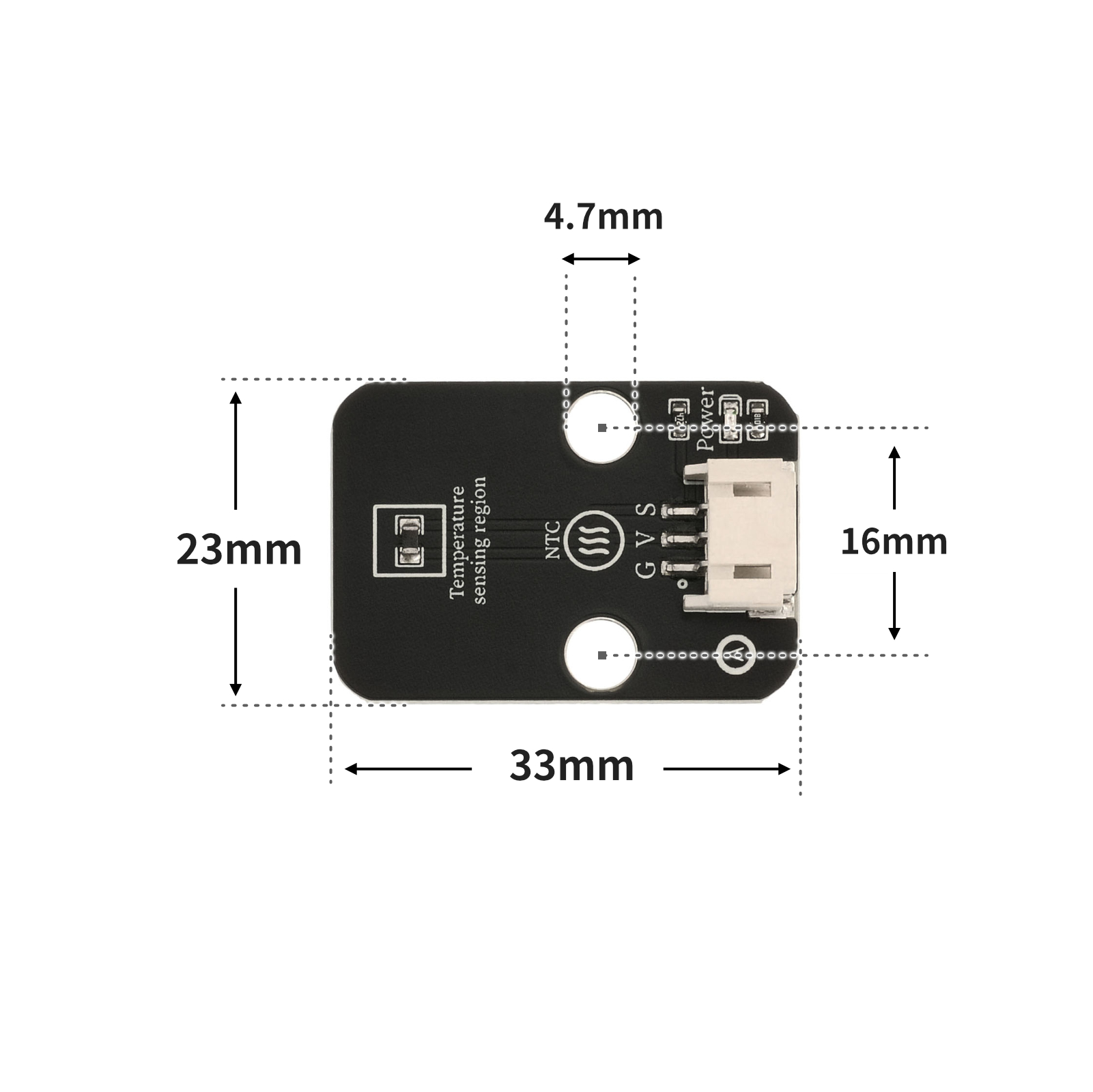

4、电路板尺寸 点这里回到目录
5、Arduino IDE示例程序 点这里回到目录
示例程序：点击下载
volatile int value;//定义热敏传感器模拟值变量
void setup(){
value = 0;
Serial.begin(9600);//设置波特率
pinMode(A0, INPUT);//定义A0为输入引脚
pinMode(6, OUTPUT);//定义6为输出引脚
}
void loop(){
value = analogRead(A0);//获取热敏电压模拟值
Serial.print("Thermal Data：");
Serial.println(value);//打印热敏电压模拟值
if (analogRead(A0) > 380) {//判断热敏值是否大于380
tone(6,196);//6号蜂鸣器响起
}
delay(200);
noTone(6);//6号蜂鸣器不响
}
6、米思齐 Mixly 示例程序（图形化语言） 点这里回到目录
示例程序：点击下载
7、测试环境搭建 点这里回到目录
准备配件：
- CY9599 UNO-MOC-Pro或CY9599 UNO R3 开发板 *1
- CY9599 UNO R3 P 扩展板 *1
- USB type-c 数据线 *1
- 热敏传感器（HS-S35L）*1
- 无源蜂鸣器（HS-F02L）*1
- PH2.0 3P双头端子线 *2
电路接线图：
8、视频教程 点这里回到目录
视频教程：点击查看
9、测试结论 点这里回到目录
器件连接好线之后，将上述程序烧录到Arduino UNO 开发板之后，打开串口监视器，波特率设置为9600，当周围温度上升到一定时无源蜂鸣器会报警，这个时候可以看看串口监视器所打印的值，你会发现周围温度低时比温度高时模拟值要小。
